Клапан зворотний міжфланцевий Ду200
Опис
Інформація для замовлення

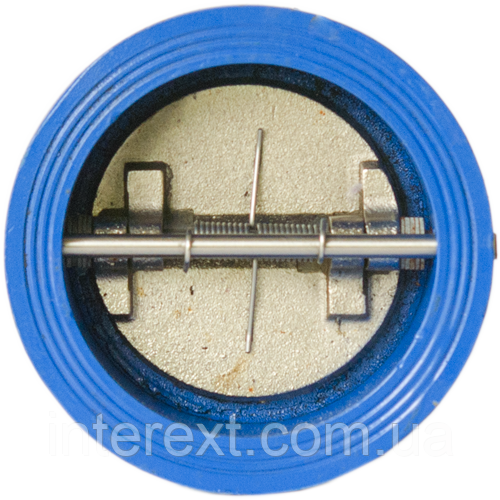

Дводисковий зворотний міжфланцевий підпружинений клапан зроблений з ковкого чавуну. Нікельований диск міжфланцеве клапана з ковкого чавуну сприяє довгостроковій роботі клапана.
ФУНКЦІОНАЛЬНІ ОСОБЛИВОСТІ
- Дисковий зворотний клапан встановлюється між плоскими або комірними фланцями
- Верхні і нижгие наполегливі нейлонові шайби
- Еластичне ущільнення EPDM
- Дводискові пластинчасті зворотні клапана дають максимальну герметичність при мінімальному часу відкриття
- Торсіонні пружини допомагають закриття клапана, запобігаючи реверсування потоку
- Регулювальні шайби зменшують тертя і знос шарнірів пластини клапана
Робочий тиск до16 Kg/cm2. Робоча температура до 100 °C.

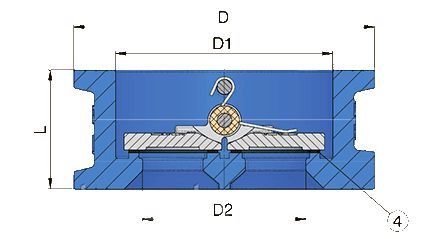

| Ду | L, мм | D1, мм | D, мм |
| 40 | 43 | 55 | 78 |
| 50 | 43 | 70 | 105 |
| 65 | 46 | 85 | 125 |
| 80 | 64 | 94 | 140 |
| 100 | 64 | 117 | 158 |
| 125 | 70 | 145 | 188 |
| 150 | 76 | 170 | 210 |
| 200 | 89 | 224 | 270 |
| 250 | 114 | 265 | 325 |
| 300 | 114 | 310 | 374 |
| Деталь | Найменування | Матеріал |
| 1 | Корпус | Сірий чавун, пофарбований |
| 2 | Диск | Ковкий чавун, нікельований |
| 3 | Шток | Нержавіюча сталь |
| 4 | Ущільнення | EPDM |
| 5 | Пружина | Нержавіюча сталь |
| 6 | Прокладка | Нейлон |
| 7 | Болт | Вуглецева сталь |
- Ціна: 6 047 ₴
