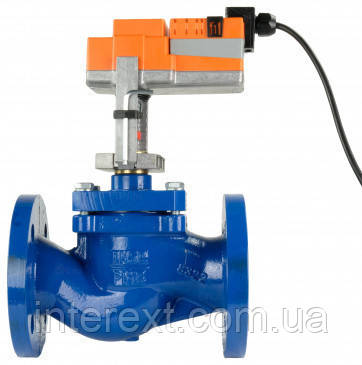

Клапан регульований седельний з електроприводом BELIMO для пари DN150

Клапан регульований седельний з електроприводом BELIMO для пари DN150, фото 2
Опис
Характеристики
Інформація для замовлення

НАЗНАЧЕНИЕ

Для регулювання потоків води та пари

ЗАСТОСУВАННЯ

- водяні контури в установках підготовки повітря;

- водяні та парові контури в опалювальних установках

ПРИНЦИП РОБОТИ

Сідельний клапан приводиться в дію електроприводом лінійної дії. Електропривод керується стандартним аналоговим сигналом або за Зх-точковою схемою та пересувається конус клапана — робочий елемент — у положення, що відповідає сигналу керування.

ОСОБЛИВОСТІ ВИРОБУ

Рівнопроцентна характеристика зміни потоку, забезпечена профілем конуса клапана; можливість ручного керування, використовуючи шестигранний ключ для повороту приводу.

ТЕХНІЧНІ ДАНІ

Найменування параметрів

Значення

Робоче середовище

Холодна або гаряча вода, пара, вода з антифризом ≤50% від об'єму.

Температура середовища

пар: +5 °С...+150 °С

Умовний тиск PN, кгс/см2

16

Характеристика потоку

Ділянка А-АР: рівномірна

Амплітуда змін регульованого середовища Sv

DN 15              Sv >50

DN 20...50    Sv >100

Величина утечки

Ділянка А-АР: макс. 0,05% від Кvs

Трубне під'єднання

Фланці ISO 7005-2 (PN16)

Допустимий перепад тиску  ↑рмах (для пари)

DN 15…25    ∆рmах = 1000  кПа

DN 32…150   ∆рmах = ∆рs

Точка закрита

Внизу

Тех. обслуговування

Не потрібно

Положення встановлення

Вертикально або горизонтально

Електропривод

БЕЛІМО 24 В, 230 В



МАТЕРИАЛЫ

Корпус клапана

Чавун GG 25

Конус клапана, шток клапана

Неіржавка сталь

Сідло клапана

Неіржавка сталь

Ущільнення штока

О-подібне кільце PTFE



DN

L

Н

D

C

К

d

X1

Y1

Kvs, (м3/год)

max

Вага

(без привода)

15

130

118

95

14

65

4x14

545

100

4

3,6

20

150

118

105

16

75

4x14

545

100

6.3

4,3

25

160

126

115

16

85

4x14

545

100

10

5,2

32

180

126

140

18

100

4x18

545

100

16

6,8

40

200

133

150

18

110

4x18

545

100

25

В,7

50

230

139

165

20

125

4x18

545

100

40

11,6

65

290

152

185

20

145

4x18

545

100

63

16,7

80

310

170

200

22

160

8x18

730

150

100

22,4

100

350

190

220

24

180

8x18

730

150

145

32,5

125

400

228

250

26

210

8x18

830

150

220

44,0

150

480

228

285

26

240

8x22

830

150

320

61,0

Основні
Клас герметичностіЗ
  • Ціна: 170 347 ₴
