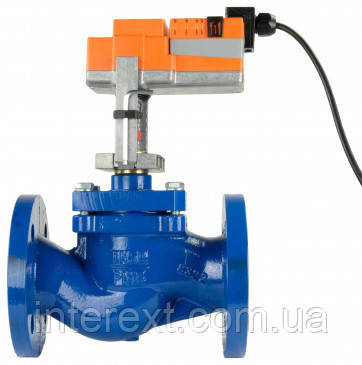

Клапан регульований седельний з електроприводом BELIMO для пари DN40
НАЗНАЧЕНИЕ
Для регулювання потоків води та пари
ЗАСТОСУВАННЯ
- водяні контури в установках підготовки повітря;
- водяні та парові контури в опалювальних установках
ПРИНЦИП РОБОТИ
Сідельний клапан приводиться в дію електроприводом лінійної дії. Електропривод керується стандартним аналоговим сигналом або за Зх-точковою схемою та пересувається конус клапана — робочий елемент — у положення, що відповідає сигналу керування.
ОСОБЛИВОСТІ ВИРОБУ
Рівнопроцентна характеристика зміни потоку, забезпечена профілем конуса клапана; можливість ручного керування, використовуючи шестигранний ключ для повороту приводу.
|
ТЕХНІЧНІ ДАНІ |
|
|
Найменування параметрів |
Значення |
|
Робоче середовище |
Холодна або гаряча вода, пара, вода з антифризом ≤50% від об'єму. |
|
Температура середовища |
пар: +5 °С...+150 °С |
|
Умовний тиск PN, кгс/см2 |
16 |
|
Характеристика потоку |
Ділянка А-АР: рівномірна |
|
Амплітуда змін регульованого середовища Sv |
DN 15 Sv >50 DN 20...50 Sv >100 |
|
Величина утечки |
Ділянка А-АР: макс. 0,05% від Кvs |
|
Трубне під'єднання |
Фланці ISO 7005-2 (PN16) |
|
Допустимий перепад тиску ↑рмах (для пари) |
DN 15…25 ∆рmах = 1000 кПа DN 32…150 ∆рmах = ∆рs |
|
Точка закрита |
Внизу |
|
Тех. обслуговування |
Не потрібно |
|
Положення встановлення |
Вертикально або горизонтально |
|
Електропривод |
БЕЛІМО 24 В, 230 В |
|
МАТЕРИАЛЫ |
|
|
Корпус клапана |
Чавун GG 25 |
|
Конус клапана, шток клапана |
Неіржавка сталь |
|
Сідло клапана |
Неіржавка сталь |
|
Ущільнення штока |
О-подібне кільце PTFE |
|
DN |
L |
Н |
D |
C |
К |
d |
X1 |
Y1 |
Kvs, (м3/год) max |
Вага (без привода) |
|
15 |
130 |
118 |
95 |
14 |
65 |
4x14 |
545 |
100 |
4 |
3,6 |
|
20 |
150 |
118 |
105 |
16 |
75 |
4x14 |
545 |
100 |
6.3 |
4,3 |
|
25 |
160 |
126 |
115 |
16 |
85 |
4x14 |
545 |
100 |
10 |
5,2 |
|
32 |
180 |
126 |
140 |
18 |
100 |
4x18 |
545 |
100 |
16 |
6,8 |
|
40 |
200 |
133 |
150 |
18 |
110 |
4x18 |
545 |
100 |
25 |
В,7 |
|
50 |
230 |
139 |
165 |
20 |
125 |
4x18 |
545 |
100 |
40 |
11,6 |
|
65 |
290 |
152 |
185 |
20 |
145 |
4x18 |
545 |
100 |
63 |
16,7 |
|
80 |
310 |
170 |
200 |
22 |
160 |
8x18 |
730 |
150 |
100 |
22,4 |
|
100 |
350 |
190 |
220 |
24 |
180 |
8x18 |
730 |
150 |
145 |
32,5 |
|
125 |
400 |
228 |
250 |
26 |
210 |
8x18 |
830 |
150 |
220 |
44,0 |
|
150 |
480 |
228 |
285 |
26 |
240 |
8x22 |
830 |
150 |
320 |
61,0 |
| Основні | |
|---|---|
| Клас герметичності | З |
- Ціна: 49 249 ₴
