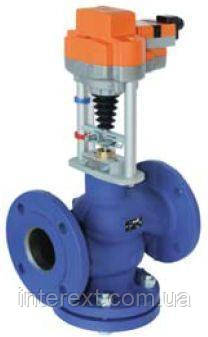

Клапан регульований седельний з електроприводом BELIMO для води DN65
НАЗНАЧЕНИЕ
Для регулювання потоків тепло- і холодоноселя
ЗАСТОСУВАННЯ
- водяні контури в установках підготовки повітря;
- водяні контури в опалювальних установках
ПРИНЦИП РОБОТИ
Сідельний клапан приводиться в дію електроприводом лінійної дії. Електропривод керується стандартним аналоговим сигналом або за Зх-точковою схемою та пересувається конус клапана — робочий елемент — у положення, що відповідає сигналу керування.
ОСОБЛИВОСТІ ВИРОБУ
Рівнопроцентна характеристика зміни потоку, забезпечена профілем конуса клапана;
можливість ручного керування, використовуючи шестигранний ключ для повороту приводу.
|
ТЕХНІЧНІ ДАНІ |
|
|
Найменування параметрів |
Значення |
|
Робоче середовище |
Холодна або гаряча вода, вода з антифризом ≤50% від об'єму. |
|
Температура середовища |
пар: -10 °С...+120 °C |
|
Умовний тиск PN, кгс/см2 |
16 |
|
Характеристика потоку |
Ділянка А-АР: рівномірна |
|
Величина утечки |
Ділянка А-АР: макс. 0,05% від Кvs |
|
Трубне під'єднання |
Фланці ISO 7005-2 (PN16) |
|
Допустимий перепад тиску ↑рмах (для пари) |
DN 15...40 ∆рmах = 400 кПа DN 50…100 ∆рmах = ∆рs |
|
Точка закрита |
Вгорі |
|
Тех. обслуговування |
Не потрібно |
|
Положення встановлення |
Вертикально або горизонтально |
|
Електропривод |
БЕЛІМО 24 В, 230 В |
|
МАТЕРИАЛЫ |
|
|
Корпус клапана |
Чавун GG 25 |
|
Конус клапана |
Латунь |
|
Шток клапана |
Неіржавка сталь |
|
Сідло клапана |
Чавун GG 25 |
|
Ущільнення штока |
ЕРDМ |
|
DN |
L |
Н |
B |
D |
C |
К |
d |
X1 |
Y1 |
X2 |
Y2 |
Kvs, (м3/год) max |
Вага (без привода) |
|
15 |
130 |
46 |
89 |
95 |
14 |
65 |
4х14 |
470 |
100 |
|
|
4 |
4,8 |
|
20 |
150 |
46 |
96 |
105 |
16 |
75 |
4х14 |
470 |
100 |
|
|
6.3 |
5,0 |
|
25 |
160 |
52 |
101 |
115 |
16 |
85 |
4х14 |
470 |
100 |
|
|
10 |
6,3 |
|
32 |
180 |
56 |
123 |
140 |
18 |
100 |
4х18 |
470 |
100 |
|
|
16 |
9,6 |
|
40 |
200 |
64 |
128 |
150 |
18 |
110 |
4х18 |
470 |
100 |
|
|
25 |
11,9 |
|
50 |
230 |
64 |
130 |
165 |
20 |
125 |
4х18 |
470 |
100 |
|
|
40 |
15,9 |
|
65 |
290 |
100 |
150 |
185 |
20 |
145 |
4х18 |
515 |
100 |
665 |
150 |
63 |
23,8 |
|
80 |
310 |
110 |
162 |
200 |
22 |
160 |
4х18 |
515 |
100 |
665 |
150 |
100 |
30,2 |
|
100 |
350 |
125 |
182 |
220 |
24 |
180 |
4х18 |
665 |
150 |
145 |
41,3 |
| Основні | |
|---|---|
| Клас герметичності | З |
- Ціна: 85 644 ₴
