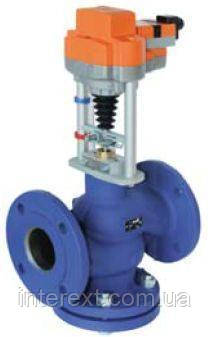

Клапан регульований седельний з електроприводом BELIMO для води DN25

Клапан регульований седельний з електроприводом BELIMO для води DN25, фото 2
Опис
Характеристики
Інформація для замовлення

НАЗНАЧЕНИЕ

Для регулювання потоків тепло- і холодоноселя

ЗАСТОСУВАННЯ

- водяні контури в установках підготовки повітря;

- водяні контури в опалювальних установках

ПРИНЦИП РОБОТИ

Сідельний клапан приводиться в дію електроприводом лінійної дії. Електропривод керується стандартним аналоговим сигналом або за Зх-точковою схемою та пересувається конус клапана — робочий елемент — у положення, що відповідає сигналу керування.

ОСОБЛИВОСТІ ВИРОБУ

Рівнопроцентна характеристика зміни потоку, забезпечена профілем конуса клапана;

можливість ручного керування, використовуючи шестигранний ключ для повороту приводу.

ТЕХНІЧНІ ДАНІ

Найменування параметрів

Значення

Робоче середовище

Холодна або гаряча вода, вода з антифризом ≤50% від об'єму.

Температура середовища

пар: -10 °С...+120 °C

Умовний тиск PN, кгс/см2

16

Характеристика потоку

Ділянка А-АР: рівномірна

Величина утечки

Ділянка А-АР: макс. 0,05% від Кvs

Трубне під'єднання

Фланці ISO 7005-2 (PN16)

Допустимий перепад тиску  ↑рмах (для пари)

DN 15...40    ∆рmах = 400 кПа

DN 50…100   ∆рmах = ∆рs

Точка закрита

Вгорі

Тех. обслуговування

Не потрібно

Положення встановлення

Вертикально або горизонтально

Електропривод

БЕЛІМО 24 В, 230 В



МАТЕРИАЛЫ

Корпус клапана

Чавун GG 25

Конус клапана

Латунь

Шток клапана

Неіржавка сталь

Сідло клапана

Чавун GG 25

Ущільнення штока

ЕРDМ



DN

L

Н

B

D

C

К

d

X1

Y1

X2

Y2

Kvs, (м3/год)

max

Вага

(без привода)

15

130

46

89

95

14

65

4х14

470

100





4

4,8

20

150

46

96

105

16

75

4х14

470

100





6.3

5,0

25

160

52

101

115

16

85

4х14

470

100





10

6,3

32

180

56

123

140

18

100

4х18

470

100





16

9,6

40

200

64

128

150

18

110

4х18

470

100





25

11,9

50

230

64

130

165

20

125

4х18

470

100





40

15,9

65

290

100

150

185

20

145

4х18

515

100

665

150

63

23,8

80

310

110

162

200

22

160

4х18

515

100

665

150

100

30,2

100

350

125

182

220

24

180

4х18



665

150

145

41,3





Основні
Клас герметичностіЗ
  • Ціна: 37 670 ₴
