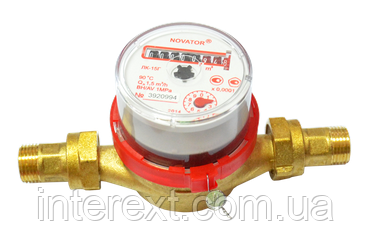

Лічильники води крильчасті ЛК-15Г, призначені для вимірювання об'єму протікання через них гарячої води в системах гарячого водопостачання, що протікає під тиском не більш ніж 1 МПА і для температур від 30 °C до 90 °C з лічильником, що повертається, для зручного зчитування в будь-якому положення.
Лічильники забезпечені лічильникним механізмом, що має магнітний зв'язок із крильчастим пристроєм. Підвіска крильчатки — камені агатові ПАС або корундові ПКС.
Лічильники води ЛК-15 стійкі до впливу магнітного поля напруженістю 50-100 мТл відповідно до умов ДСТУ 3580-97.
Матеріали деталей, що стикаються з проточною водою, виготовлені з поліпропілену 01020-16, не знижують якості води та стійкі до її впливу. Корпус — латунь ЛЦ40С. Ресурс — 12 років. Гарантія — 24 місяці від дня введення в експлуатацію.
Комплект постачання:
1. Лічильник ЛК 15..........................................1 шт.
2.Комплект монтажних частин...............1 комп.
- штуцер.........2 шт.
- гайка............2 шт.
- прокладка.....2 шт.
3. Ласощі з експлуатації......... 1... екземп.
4.Упаковка.............................................1 шт.
Технічні характеристики:
Діаметр умовного проходу Ду, мм | 15 |
Клас і робоче положення | BN/AV |
Температура води, °С | от 30 до 90 |
Об'ємні витрати води м3/год: - мінімальний (Qmin) - перехідний (Qt) - номінальний (Qn) - максимальний (Qmax) |
0,03/0,06 0,12/0,15 1,5 3,0 |
Передавальний коефіцієнт (К), м3/імп | 6,9228х10-6 |
Місткість лічильника, м3 | 99999 |
Найменша ціна поділу лічильника, м3 | 0,0001 |
Межа допустимої відносної похибки, %, в межах витрати - от Qmin (вмикно) до Qt - от Qt (вмикно) до Qmax |
Х Г ±5 ±5 ±2 ±3 |
Поріг чутливості, м3/годину., не більш ніж | 0,015/0,03 |
Втрата тиску під час Qmax, МПа, не більш ніж | 0,1 |
Середній повний термін експлуатації | 12 років |
Підвіска крильчатки: Камені агатові ПАС або корундові ПКС, шт. |
7 |
Габаритні розміри, не більш ніж: - довжина (без перехідника), мм - довжина з монтажними штуцерами, мм - ширина, мм - висота, мм |
110 190 80 85 |
Номінальний діаметр нарізного з'єднання | G3/4-B |
Маса, кг - лічильника - лічильника з монтажним комплектом |
0.65 1.0 |
Гарантія | 24 місяці |
